Dane techniczne
|

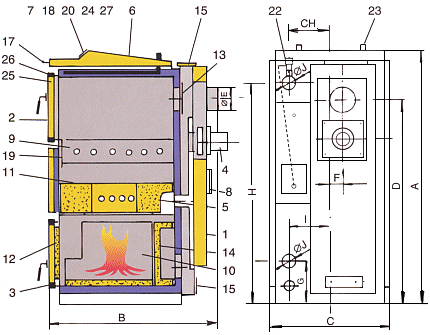

LEGENDA DO SCHEMATU KOTŁA
|
1. Korpus kotła
2. Drzwiczki do napełniania
3. Drzwiczki popielnika
4. Wentylator wyciągowy (S)
5. Żaroodporna kształtka - dysza
6. Panel sterowania
7. Termostat bezpieczeństwa
8. Zawór regulacyjny
9. Żaroodporna kształtka - w typie S - bok paleniska
10. Żaroodporna kształtka - w typie GS- L+P
11. Uszczelnienie - dysze
12. Żaroodporna kształtka - półksiężyc
13. Zawór do rozpalania
|
14. Żaroodporna kształtka
15. Wieczko do czyszczenia
16. Osłona
17. Cięgno zaworu do rozpalania
18. Termometr
19. Osłona paleniska
20. Wyłącznik
22. Regulator mocy - Honeywell FR124
23. Spirala chłodząca
24. Termostat wentylatora
25. Wypełnienie drzwiczek - Sibral
26. Uszczelnienie drzwiczek - sznur 18x18
27. Termostat spalin
|
| Rozmiary |
DC 18S |
DC 22S |
DC 25S |
DC 32S |
DC 40SX |
DC 20GS |
DC 25GS |
DC 32GS |
DC 40GS |
DC 50S |
DC 70S |
DC 75SE |
| A |
1180 |
1180 |
1180 |
1260 |
1260 |
1260 |
1260 |
1260 |
1410 |
1260 |
1380 |
1480 |
| B |
770 |
970 |
970 |
970 |
970 |
770 |
970 |
970 |
970 |
1170 |
1170 |
1470 |
| C |
590 |
590 |
590 |
670 |
670 |
670 |
670 |
670 |
670 |
670 |
670 |
770 |
| D |
872 |
872 |
872 |
946 |
946 |
946 |
946 |
946 |
1092 |
946 |
1050 |
1153 |
| E |
152 |
152 |
152 |
152 |
152 |
152 |
152 |
152 |
152 |
152 |
160 |
180 |
| F |
65 |
65 |
65 |
75 |
75 |
75 |
75 |
75 |
75 |
75 |
90 |
70 |
| G |
200 |
200 |
200 |
180 |
180 |
180 |
180 |
180 |
180 |
180 |
325 |
180 |
| H |
930 |
930 |
930 |
1000 |
1100 |
1000 |
1000 |
1000 |
1137 |
1000 |
1230 |
1100 |
| CH |
220 |
220 |
220 |
255 |
255 |
255 |
255 |
255 |
255 |
255 |
- |
305 |
| I |
190 |
190 |
190 |
240 |
240 |
240 |
240 |
240 |
240 |
240 |
240 |
290 |
| J |
6/4" |
6/4" |
6/4" |
6/4" |
6/4" |
6/4" |
6/4" |
6/4" |
2" |
2" |
2" |
2" |
| Dane techniczne: Typ ATMOS |
DC 18S |
DC 22S |
DC 25S |
DC 32S |
DC 40SX |
DC 20GS |
DC 25GS |
DC 32GS |
DC 40GS |
DC 50S |
DC 80,DC 70S |
DC 75SE |
| Zakres wydajności (kW) |
14-20 |
15-22 |
17-25 |
25-35 |
28-40 |
14-20 |
17-25 |
22-32 |
28-40 |
35-48 |
49-70 |
50-75 |
| Zalecany ciąg komina (Pa) |
20 |
23 |
23 |
25 |
25 |
20 |
23 |
25 |
25 |
25 |
30 |
30 |
| Waga kotła (kg) |
273 |
303 |
306 |
345 |
350 |
350 |
408 |
415 |
453 |
407 |
487 |
700 |
| Pojemność wody (l) |
45 |
58 |
58 |
80 |
80 |
64 |
80 |
80 |
90 |
89 |
93 |
190 |
| Pojemność popielnika (dm3) |
66 |
100 |
100 |
140 |
140 |
87 |
130 |
130 |
170 |
180 |
180 |
345 |
| Maks. długość drewna (mm) |
330 |
530 |
530 |
530 |
530 |
330 |
530 |
530 |
530 |
730 |
730 |
1000 |
| Zużycie drewna na sezon grzewczy(m3) |
18 |
22 |
25 |
32 |
40 |
17 |
25 |
32 |
40 |
50 |
70 |
64 |
| Zalecane paliwo |
Suche drewno o kaloryczności 15 - 18 MJ/kg, średnica 80 - 150 mm, 12 - 20% wilgotności |
| Minimalna temperatura wody powracającej |
65 °C |
| Efektywność w zakresie wydajności |
81 - 89 % |

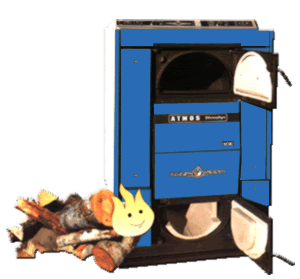

EKOLOGICZNY KOCIOŁ ZGAZUJĄCY DC 100
Wydajność 90 %
Objętość zasobnika na paliwo - 400 l
| DANE TECHNICZNE |
| Typ |
DC 100 |
| Wydajność kotła (kw) |
99 |
| Objętość zasobnika (l) |
400 |
| Maks. długość drewna (mm) |
750 |
| Zalecane paliwo |
Suche drewno 12-20 % wilgotności - kaloryczność 15-18 MJ/kg |
| Wysokość (mm) |
1530 |
| Szerokość (mm) |
980 |
| Głębokość (mm) |
1120 |
| Waga kotła (kg) |
780 |
| Zalecany ciąg komina (pa) |
35 |
| Ø przewodu dymowego (mm) |
200 |
| Wysokość osi przewodu dymowego od ziemi (mm) |
1260 |
| Wydajność |
85 - 90 % |
| Minimalna temperatura wody powracającej podczas używania |
65 °C |
|
|
